BIM(Building Information Modeling)
BIM은 4차 산업혁명시대를 맞이하여 '스마트건설기술'의 핵심이 되는 3차원 설계와 빅데이터의 융복합 기술입니다.
기획, 계획, 설계, 시공, 유지관리 단계에서 발생하는 정보를 다양한 분야의 참여자들이 신속하게 활용하여 사전에
검토하고 건설공사의 생산과 안전성을 극대화하는 기능을 가지고 있습니다.

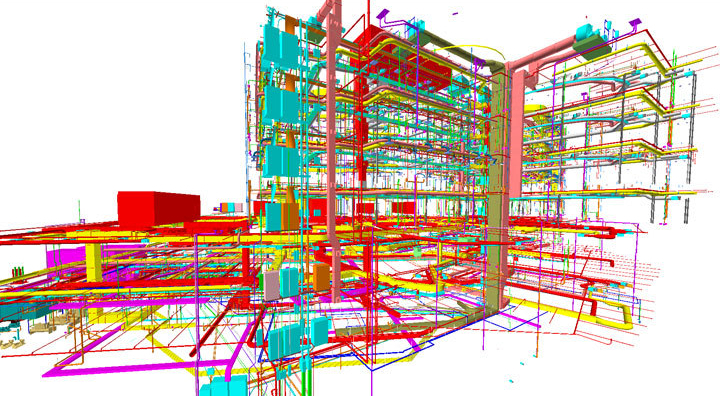

이 기술(BIM)로 설계를 하면 2D로 그려왔던 설계를 3D 모델 기반으로 디지털 설계를 하여
3차원으로 건물을 모든 방향에서 입체감으로 볼 수 있고 건설의 공정, 재료, 생산, 관리 등에 대한
정보가 한눈에 확인이 가능합니다.
BIM 설계는 클라우드 기반화하여 여러 사람이 동시에 작업이 가능하고 건축자재정보를 통해 공사를
시작하기 전 3D 시뮬레이션이 가능한 설계를 말합니다.
3D 모델링이 완성이 돼있다면 모든 방향에서 2D 도면 추출이 가능하며 2D로 했던 오류를 최소화하고 설계하는 시간이 단축이 됩니다.
그럼 BIM 설계를 하기 위해서 어떤 프로그램을 사용하여야 할까요?

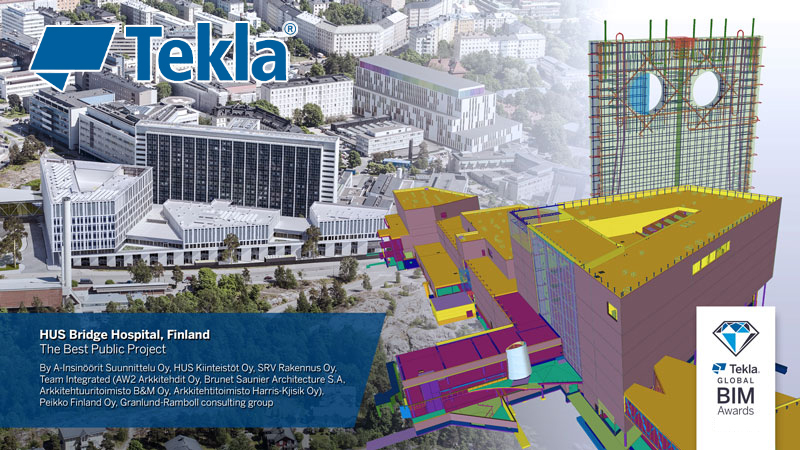

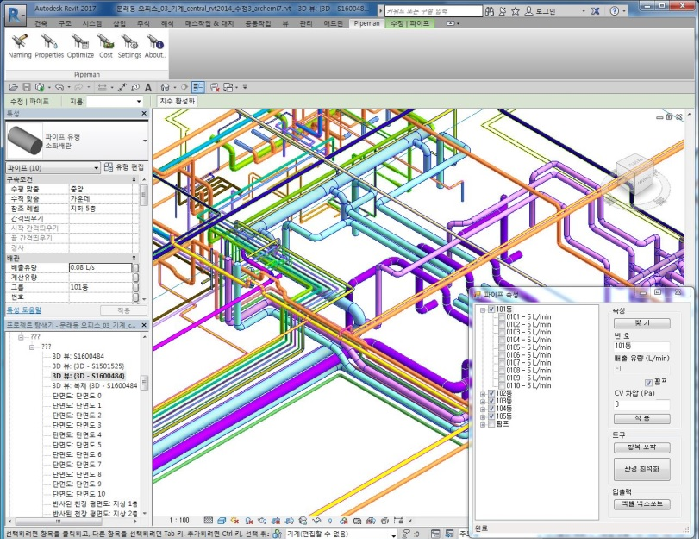

6가지의 프로그램을 소개해 드렸습니다.
이 6가지의 프로그램은 3차원 3D모델링을 만들 수 있으며 건설자재벙보를 추출해서 분석할 수 있습니다.
이 프로그램들 중에 전 레빗과 테클라를 새로 배워볼 예정입니다 ㅎㅎ.
여기서 스케치업과 테클라는 개발자가 같은 트림블 회사입니다.

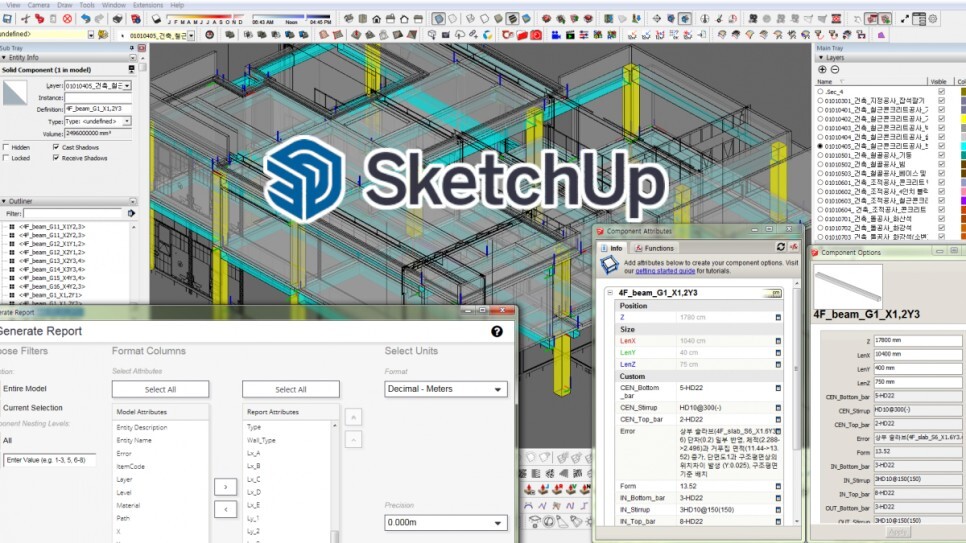

스케치업은 보통 3D 프로그램으로 만 알고 계시는데 플러그인(RUBY)를 통해 자재 정보, 물량산출, 일조량,
에너지 분석도 가능합니다.스케치업 BIM(자재 정보, 물량산출, 일조량, 에너지 분석) 밑에 사이트를 공유할게요!
에너지 효율성 설계 소프트웨어 | 친환경 설계 | Sefaira
올바른 전략 선택 용량, 레이아웃 및 엔벨로프 옵션을 비교하여 올바른 개념을 최종 후보로 제시합니다. 모든 프로젝트 유형에서 자연 환기 및 HVAC 시스템을 연구합니다.
www.sketchup.com
일산 청소년 수련관 BIM 모델링: 도면기반 BIM 모델링 (구조부분 수량/물량산출) / 발주처: 빌딩포
cbtsolutions.co.kr
그 밖의 프로그램 3DS MAX , RHINOCEROS , BRICS CAD , GRASHOPPER 등등이 있으며 3D 모델링만 가능합니다.

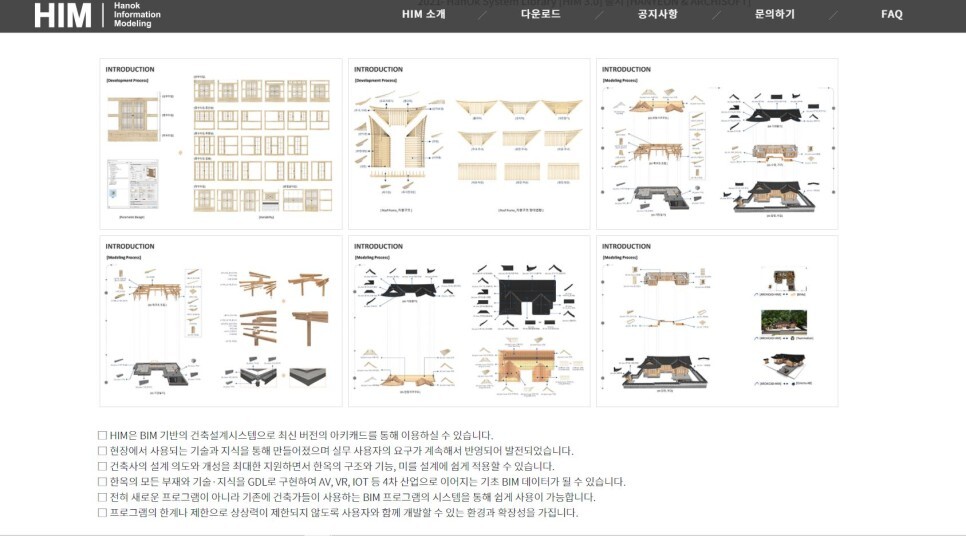

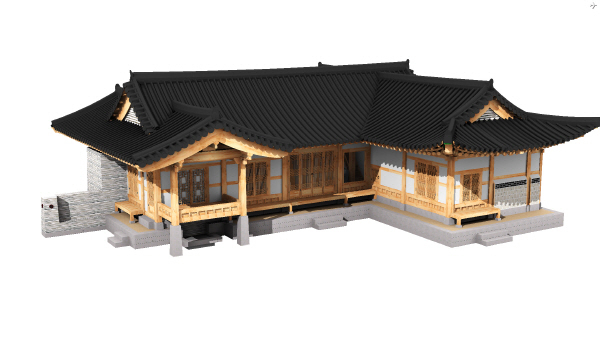

국내에서도 BIM 기반 한옥 설계가 가능한 HIM(Hanok Information Building)프로그램 출시를 하였습니다.
22년 1월 10일에 발표하였고 사이트를 밑에 공유할게요!
한연건축
www.hanyeon.kr
보시다시피 여러 가지의 BIM 프로그램이 있는데 이 프로그램들끼리 '호환성 강조'를 하여 서로 다른 파일 형식을 작동이
가능하게끔 프로세스가 되어있습니다.
국제적으로 IFC(Industry Foundation Classes)라는 용어가 지정되어 있으며 건축 및 건설 산업 데이터를 용이하게
정보교환을 하는 협업 형식입니다.
근데 2D 그렸던걸 3D로 설계를 해야 하니 막막합니다.
그래서 3D 모델링에 대한 소스들이 존재하며 이 소스들을 모아놓은 라이브러리(사이트)가 있습니다.

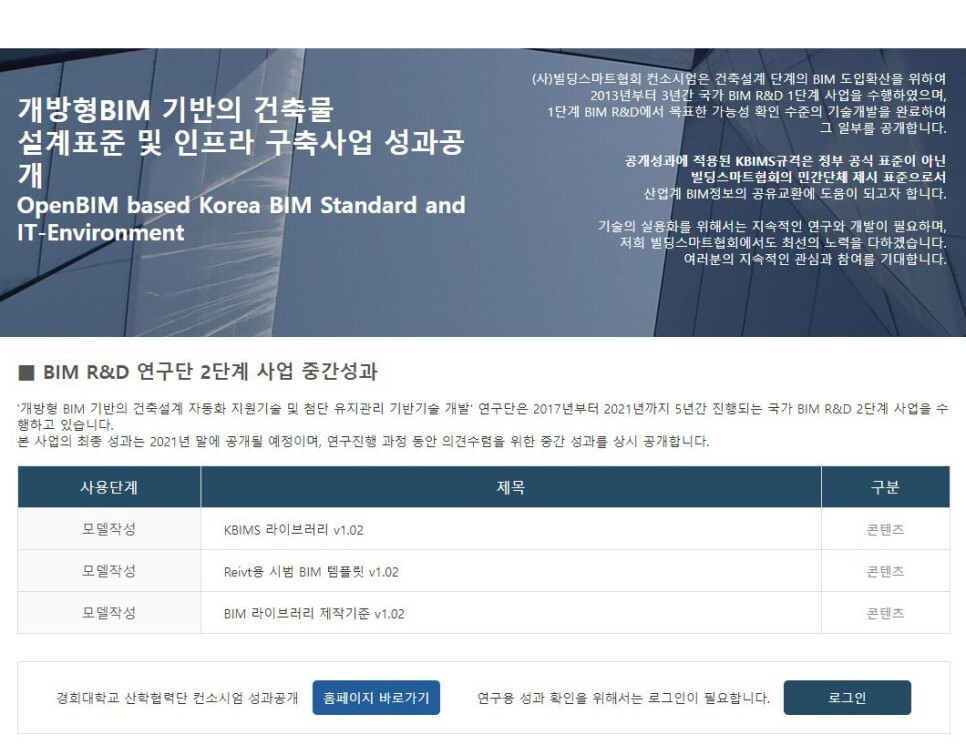

현재 국토부 KBIMS , 경희대학교, 코스펙빔테크는 개방형 모델링을 라이브러리로 연구하며 제공하고 있습니다.
이 라이브러리를 통해서 자재 회사는 모델링을 제공하고 실제로 제품을 홍보효과로 사용하고 있습니다.
제공하고 있는 모델링을 사용함으로써 설계도서를 작성하는 시간이 단축됩니다.
밑에 사이트를 공유할게요!

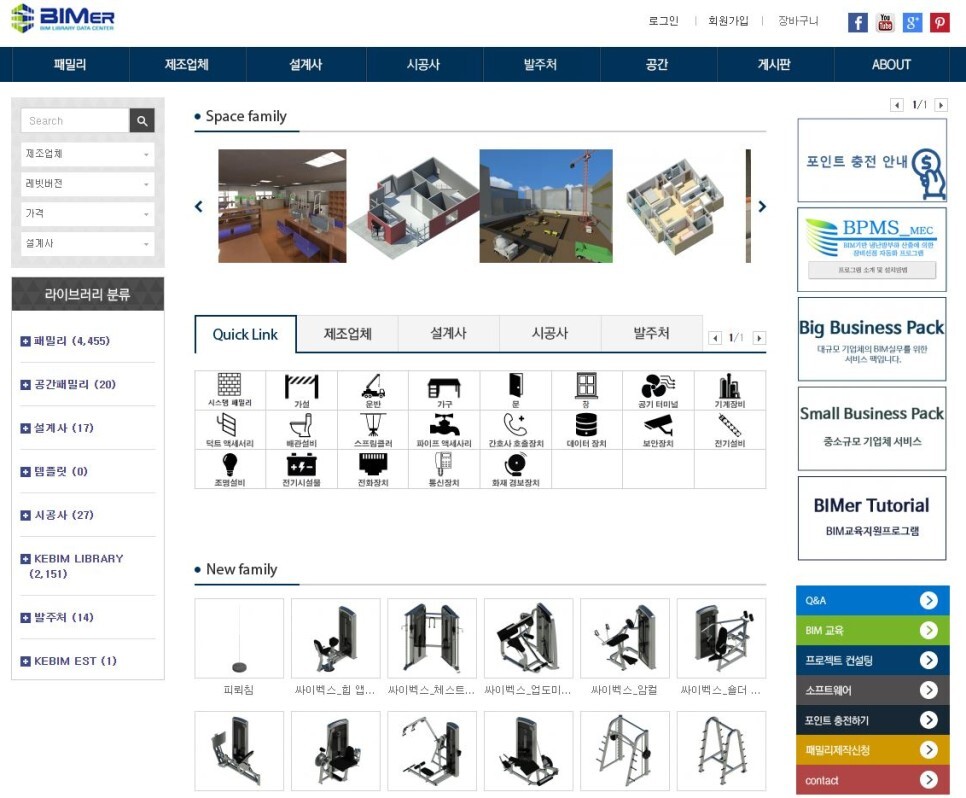

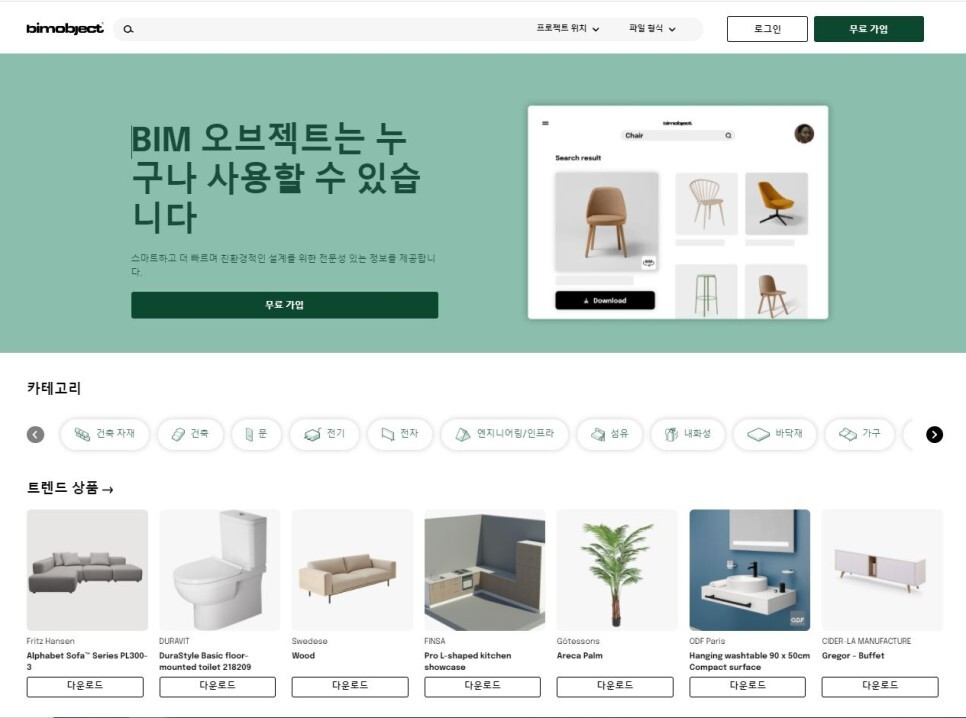

BIM 개체 - 무료 다운로드! Revit 제품군 및 BIM 콘텐츠 | BIMobject
2,000개 이상 제조사의 무료 BIM 객체를 다운로드하십시오. SketchUp, Autodesk, Revit, Vectorworks 또는 ArchiCAD용 BIM 객체 중에서 선택하십시오.
www.bimobject.com
BIMS
www.bimer.co.kr
빌딩스마트협회(Building Smart Korea)
한국 건설 실무분야에서 BIM 및 첨단 건설 IT의 연구, 보급 및 적용을 촉진하기 위한 민간업계 대표 협회입니다.
이 협회에서는 BIM에 대한 연구, 포럼, 교육, 소식에 대해서 자세하게 설명해 주고 있습니다.
국토교통부 건축 BIM 도입(2030 로드맵 추진일정)
국토교통부(장관 김현미)는 건설산업의 BIM(건설정보모델링) 적용 기본 원칙, 적용 절차, 협업 체계, 공통 표준 등을
제시하는 ｢건설산업 BIM 기본지침｣과 ｢2030 건축 BIM 활성화 로드맵｣을 마련한다고 했습니다.
현재 이 보도자료는 2020년 12월 29일 국토교통부에서 발표했습니다.
요약을 하면 이렇습니다.
BIM 설계는 이미 세계 주요국(미국, 영국, 싱가폴 등)에서 이미 로드맵을 수립·이행하고 있으며 스마트건설기술 , 발전방안, R&D시행 , 소프트개발을 예산을 들여서 추진하고 있다.
이미 LH 공동주택은 ‘21년부터 BIM 적용 의무화를 확대하고, 민간건축물은 클라우드 기반 건축행정시스템(세움터) 재구축 사업(2023)을 통해 BIM 인허가 시스템을 마련하여 ’24년부터 건축물 규모에 따라 단계적으로 BIM 설계를 지원할 계획이다.
또한, BIM 모델의 건축 인허가 지원을 위해 BIM 도서작성지침, BIM 도서 납품 목록, BIM 도서 검토 매뉴얼 등 기준·지침의 제·개정을
추진하고, 민간 부문의 자발적 BIM 활용을 유도하기 위해 입찰 가산점 마련, 인허가 법정처리기간 단축 등 다양한 혜택(인센티브) 제공 방안을
마련해 나갈 계획이다.
BIM 설계 자동화기술개발을 개발 중이며 BIM데이터 활용에 중점을 두고 교육체계와 인력양성을 하고 있다.

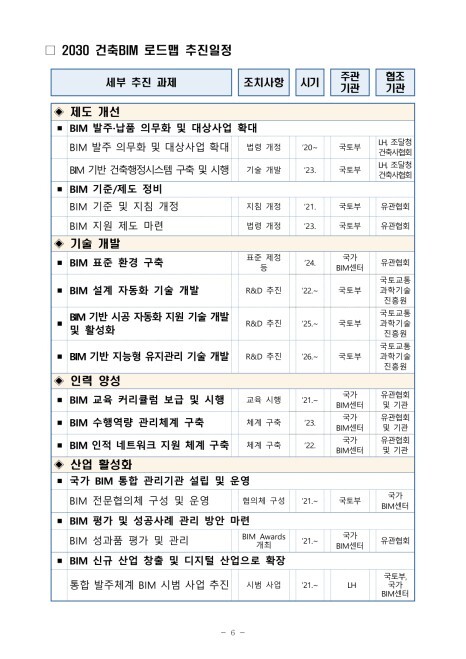

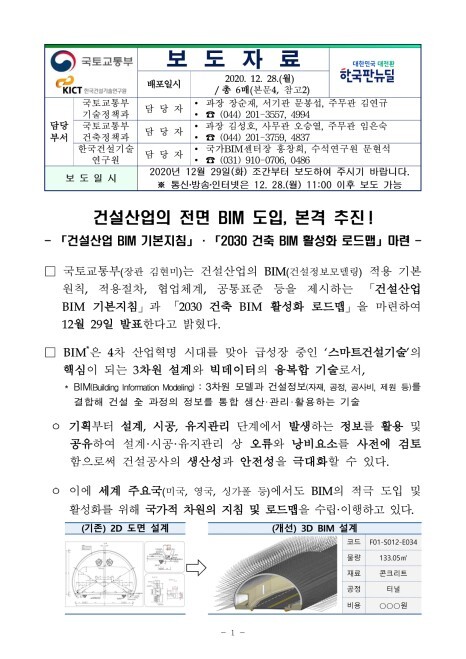

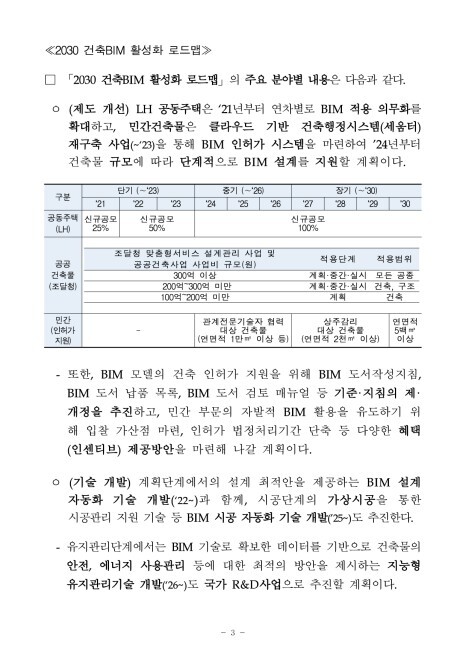

밑에 첨부파일과 주소를 공유하겠습니다.
「건설산업 BIM 기본지침」·「2030 건축 BIM 활성화 로드맵」마련
국토교통부(장관 김현미)는 건설산업의 BIM(건설정보모델링) 적용 기본원칙, 적용절차, 협업체계, 공통표준 등을 제시하는 「건설산업 BIM 기본지침」과 「2030 건축 BIM 활성
www.molit.go.kr
뒷이야기
· · · ·
국토교통부에서 나온 보도자료를 보고 살짝 멍 때렸는데요..
현재 여태껏 배워놓은 2D 오토캐드에서 BIM 의무화를 실시한다고 하는데.. 조금 아깝고 처음부터 프로그램을
다시 배워해야 한다는 생각이 들었습니다.
2024년부터는 건축물을 신축을 할 때 허가권자가 BIM의 인허가 시스템 100%도입을 한다고 하니... 걱정이 됩니다.ㅜㅜ
이게 참 설계를 하는 입장에서는 엄청 어려운 거예요 ㅋㅋ.
인테리어같은 경우에는 발주처가 제공하는 자료에 따라서 2D로 설계할 수도 있고 BIM 설계로 할 수도 있을 거 같습니다.
단, BIM 설계로 인허가를 받은 건축물로 인테리어를 한다고 하면 BIM 설계를 조금은 아셔야 할 거 같아요~
앞으로 BIM설계로 건축 인허가를 받으려면 ① 설계과정은 어떻게 될까 ②설계비는 어떻게 측정을 할까
③ 협력사(구조, 기계, 전기(통신), 소방, 토목, 조경)협의가 잘 이루어질까 ④인허가를 받을 때 어떻게 준비해야 하는 걸까
⑤ BIM 설계 프로그램 언제 배우지?.... 눈앞이 깜깜합니다.
현재 해외에서는 BIM 설계로 사례가 많고 국내에서도 이미 BIM 설계에서 시공까지 완료한 프로젝트가 여러 개 있습니다.
그래도 뒤늦게라도 알아서 다행이라고 생각하고 완전 건축 혁명이네요 !
다시 또 초심으로 돌아간다는 생각으로 열심히 해야겠네요 !
오늘 제가 준비한 게시글은 여기까지입니다!
많은 글 봐주셔서 감사합니다.
